Трубка подачи СОЖ: разновидности, критерии выбора и особенности обслуживания

При выполнении любой операции металлообработки необходимо использовать смазочно-охлаждающую жидкость (СОЖ). В общем случае любой такой продукт снижает интенсивность трения между контактирующими поверхностями заготовки и инструмента, охлаждает их, а также обеспечивает чистоту в зоне резания.

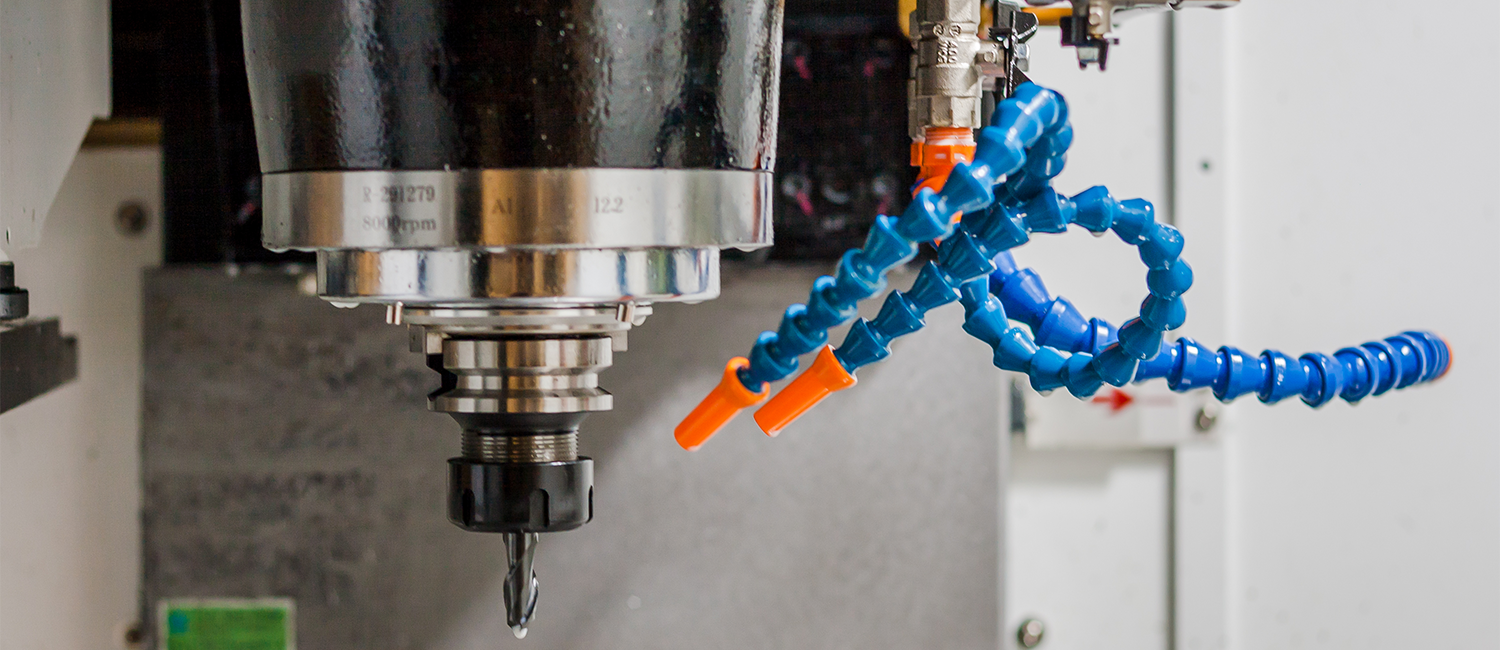

Трубка подачи СОЖ обеспечивает эффективное применение состава, доставляя его туда, где он необходим. В статье мы рассмотрим, что она собой представляет, разновидности этого приспособления, а также вопросы, связанные с его выбором и обслуживанием.

Трубка подачи СОЖ. Что она собой представляет?

Данное приспособление является элементом системы охлаждения, который направляет смазочно-охлаждающий состав к зоне выполнения операции металлообработки, где он выполняет вышеупомянутые и другие функции.

При изготовлении трубок подачи СОЖ могут использоваться различные конструкционные материалы, в том числе пластик, металл и резина.

Часто такие трубки интегрированы в оборудование для токарной, фрезерной, шлифовальной и других видов металлообработки. Однако рассматриваемые приспособления могут быть отдельными элементами и меняться в зависимости от требований технологического процесса.

Чтобы система работала эффективно, нужно добиться правильного расположения трубок. В противном случае охлаждение может быть недостаточным. Это способно повлечь за собой ускорение износа инструмента и повреждение заготовки.

Разновидности трубок подачи СОЖ

Такие приспособления могут отличаться друг от друга по конструкционным материалам, дизайну и способу применения.

Существуют следующие разновидности трубок для подачи СОЖ:

• Жесткие трубки, обычно выполненные из стали, латуни и других металлов. Такие трубки отлично подходят для стационарных систем, в которых не нужно регулировать направление потока СОЖ. Приспособления этого вида высокопрочны и долговечны, но ограничены в гибкости настройки и могут нуждаться в дополнительной установке или адаптации
• Гибкие трубки, выполненные из резины, пластика или других подходящих конструкционных материалов и их комбинаций. Данные приспособления применяются в случаях, когда необходимо часто регулировать направление подачи СОЖ или требуется альтернатива стандартным решениям. Гибкие трубки легко настраиваются и быстро адаптируются к различным условиям, но при этом изнашиваются за более короткий период времени (по сравнению с жесткими трубками), особенно при частых изменениях положения

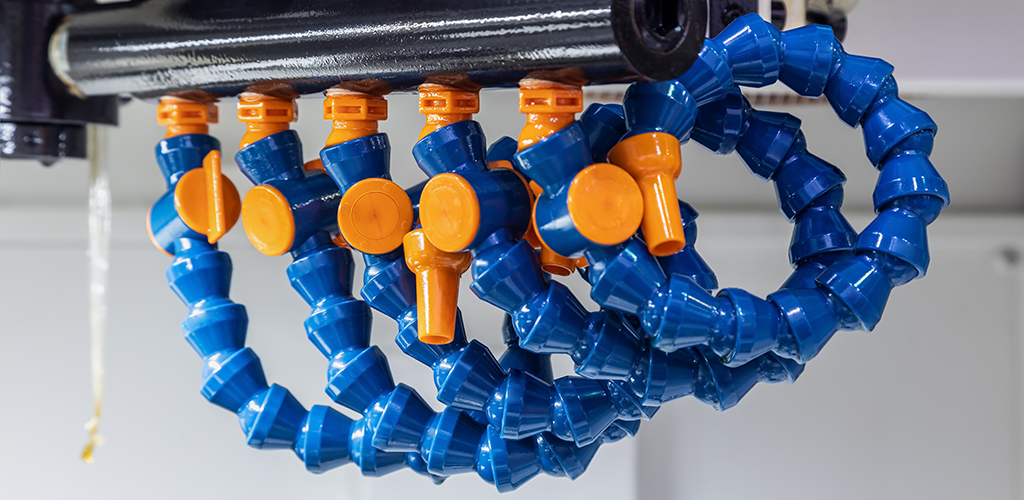

• Модульные трубки, производимые из комбинации металла и пластика. С их помощью можно создавать сложные конфигурации для специфических нужд. Такие трубки характеризуются высокой гибкостью в плане дизайна и предоставляют возможность легко расширять или модифицировать систему. Однако модульные приспособления могут потребовать дополнительных вложений в компоненты

Источник изображения: OlegDoroshin / www.shutterstock.com

Выбирая тип трубки для подачи СОЖ, рекомендуется принимать во внимание особенности производства, возможность и целесообразность работ по настройке элементов, а также бюджет. В любом случае ключевыми моментами являются правильная установка и обслуживание системы. Именно они гарантируют оптимальную работу оборудования и способствуют увеличению срока его эксплуатации.

По каким критериям выбирать трубки подачи СОЖ?

Прежде чем отдать предпочтение тем или иным трубкам подачи СОЖ, следует учесть несколько факторов. Это позволит обеспечить оптимальную работу системы. Применение неправильно подобранных трубок способно повлечь за собой ухудшение качества металлообработки и сокращение эксплуатационного ресурса оборудования. Все это приведет к увеличению производственных затрат.

Вот основные факторы, на которые нужно обращать внимание при подборе трубок для подачи СОЖ:

• Разновидность операции металлообработки (для каждой операции требуется определенная интенсивность потока и специфическое направление подачи)
• Материал заготовки (некоторым конструкционным материалам требуется специальный подход к смазыванию или интенсивное охлаждение)
• Объем и давление потока (в зависимости от оборудования и производственных нужд может понадобиться система с высоким или низким давлением)
• Длительность рабочего цикла (если оборудование функционирует в непрерывном режиме, то целесообразно использовать качественные и долговечные трубки)
• Совместимость с применяемым оборудованием (необходимо, чтобы выбранные трубки легко интегрировались в имеющееся оборудование)

Как обслуживать трубки подачи СОЖ?

Для обеспечения длительного срока эксплуатации трубок подачи СОЖ и сохранения их работоспособности на высоком уровне эти приспособления необходимо обслуживать должным образом. Правильный уход за ними позволит избежать дополнительных производственных затрат.

Перечислим основные этапы обслуживания трубок подачи СОЖ:

• Регулярная очистка. Периодичность ее выполнения зависит от интенсивности эксплуатации и вида СОЖ. В общем случае чистить трубки рекомендуется 1 раз в месяц (среднее значение)
• Проверка на утечки и повреждения. Необходимо проверить трубки на наличие изломов, трещин и иных повреждений. Они могут быть причинами утечки СОЖ, что способно привести к снижению давления и эффективности подачи жидкости
• Замена износившихся компонентов. Если какие-то элементы конструкции повредились или сильно износились, их нужно поменять
• Контроль качества СОЖ. Нужно регулярно проверять жидкость на наличие загрязнений, а также его концентрацию и консистенцию
• Соблюдение рекомендаций производителя оборудования, касающихся технического обслуживания элементов конструкции

Важно помнить, что от регулярности и правильности обслуживания трубок для подачи СОЖ зависит не только срок их эксплуатации, но также качество обработки заготовок, вероятность внеплановых простоев и неожиданных поломок.
