Подача СОЖ в производственном процессе: классификация и критерии выбора

Главной составляющей производственного процесса металлообработки является обеспечение оптимальных условий. Однако, когда речь идет о качестве и эффективности работы, необходимо обратить внимание на подачу смазочно-охлаждающих жидкостей (СОЖ). Правильный выбор метода подачи не только продлевает срок службы оборудования, но и существенно улучшает конечный результат.

В данной статье подробно рассмотрим основные методы подачи СОЖ и критерии их выбора.

Режим полива

Один из наиболее распространенных способов подачи смазочно-охлаждающих жидкостей СОЖ в процессе металлообработки – это метод свободно падающей струи, также известный как режим полива. Он привлекает внимание своей простотой и экономической выгодой.

В этой технологии СОЖ подается на поверхность, которая обрабатывается, под воздействием силы тяжести. Давление, при этом, обычно находится в диапазоне 0.03-0.1 МПа. Для реализации такого способа используется набор компонентов, включающий в себя резервуар с жидкостью, трубы и насадки, через которые СОЖ направляется в область обработки.

Такой режим обладает преимуществами, такими как простота установки и экономичное использование СОЖ. Однако, важно учитывать, что он может не всегда обеспечивать оптимальное охлаждение, особенно в случаях, когда температуры и скорости обработки достаточно высоки. Еще одним аспектом, который стоит учесть, является большое потребление СОЖ по сравнению с другими методами подачи.

Подача напорной струей

Этот подход представляет собой сложную и эффективную альтернативу стандартному методу полива и нашел применение в условиях, где требуется интенсивное охлаждение и надежная смазка для обеспечения высококачественной обработки материалов.

Основой метода является использование специализированного оборудования, оснащенного мощными насосами, способными создавать значительное давление для подачи СОЖ. Давление в таких системах может колебаться в пределах от 0,1 до 2,5 МПа и даже достигать 10 МПа.

Этот метод наиболее эффективен при обработке материалов с большой теплопроводностью и при выполнении операций с высокими скоростями резания, так как он обеспечивает мгновенное и качественное охлаждение. Поэтому широко используется в наружной токарной обработке, глубоком сверлении и протяжке.

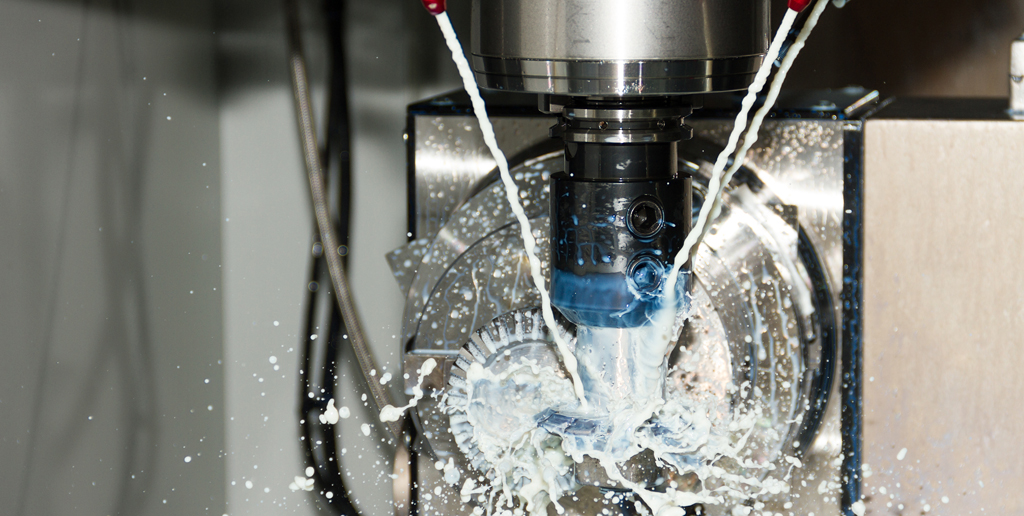

Источник изображения: oYOo / www.shutterstock.com/ru

Тем не менее, несмотря на многочисленные преимущества, имеются и некоторые ограничения и недостатки. Сюда относятся сложности в управлении направлением струи для точной подачи на инструмент, необходимость регулярной и тщательной очистки системы СОЖ, чтобы предотвратить забивание сопла, а также требование установки специальной насосной станции. Более того, метод подачи напорной струей может сопровождаться высоким уровнем разбрызгивания жидкости, что также следует учитывать при использовании.

Метод распыления СОЖ

Метод распыления эмульсии представляет собой способ подачи жидкости в виде мелкодисперсного аэрозоля. Это происходит благодаря специализированным распылителям, которые могут разбивать жидкость на микроскопические капли.

Одним из основных преимуществ является равномерное распределение СОЖ по обрабатываемой поверхности. Так создается более эффективное охлаждение и смазка деталей, что, в свою очередь, способствует повышению производительности и качества обработки. Благодаря мелким каплям, СОЖ быстрее испаряется, усиливая охлаждающий эффект и предотвращается перегрев инструмента. Метод распыления подходит для применения с агрегатными станками, автоматическими линиями и станками с ЧПУ.

Однако, как и у любого метода, есть и недостатки. При использовании масляных СОЖ методом распыления может возникнуть проблема быстрого заполнения рабочего пространства масляными парами. Для решения этой сложности требуется регулярная вентиляция помещения, чтобы поддерживать оптимальные условия работы и обеспечить безопасность.

Импульсивный способ подачи СОЖ

Представляет собой способ, при котором СОЖ поступает к зоне резания в виде малых порций или «‎импульсов» с частотой, обычно составляющей 10-13 Гц. Этот метод обладает несколькими существенными преимуществами и характеристиками.

Такой способ подачи позволяет точно и экономно использовать жидкость, что содействует снижению общего расхода СОЖ и оптимизации производственных издержек. Данный метод активно применяется в сферах токарной и фрезерной обработки, а также при развертывании и протяжке.

Однако стоит подчеркнуть, что импульсивный метод требует более сложного оборудования и настройки, что может потребовать времени. Определение оптимального размера и частоты импульсов для конкретного процесса обработки является важным аспектом успешной работы. Эти параметры могут различаться в зависимости от материала, скорости резания и других условий.

Подача СОЖ по каналам в режущем инструменте

Подача СОЖ по каналам, расположенным внутри режущего инструмента, представляет собой высокотехнологичный метод, обеспечивающий непосредственную и точную доставку СОЖ к зоне резания.

Этот метод нашел широкое применение при обработке глубоких отверстий с использованием спиральных, ружейных и кольцевых сверл, метчиков и протяжек. Для того чтобы обеспечить надежную подачу жидкости к вращающимся инструментам, оснащенным внутренними каналами, используются специализированные механизмы.

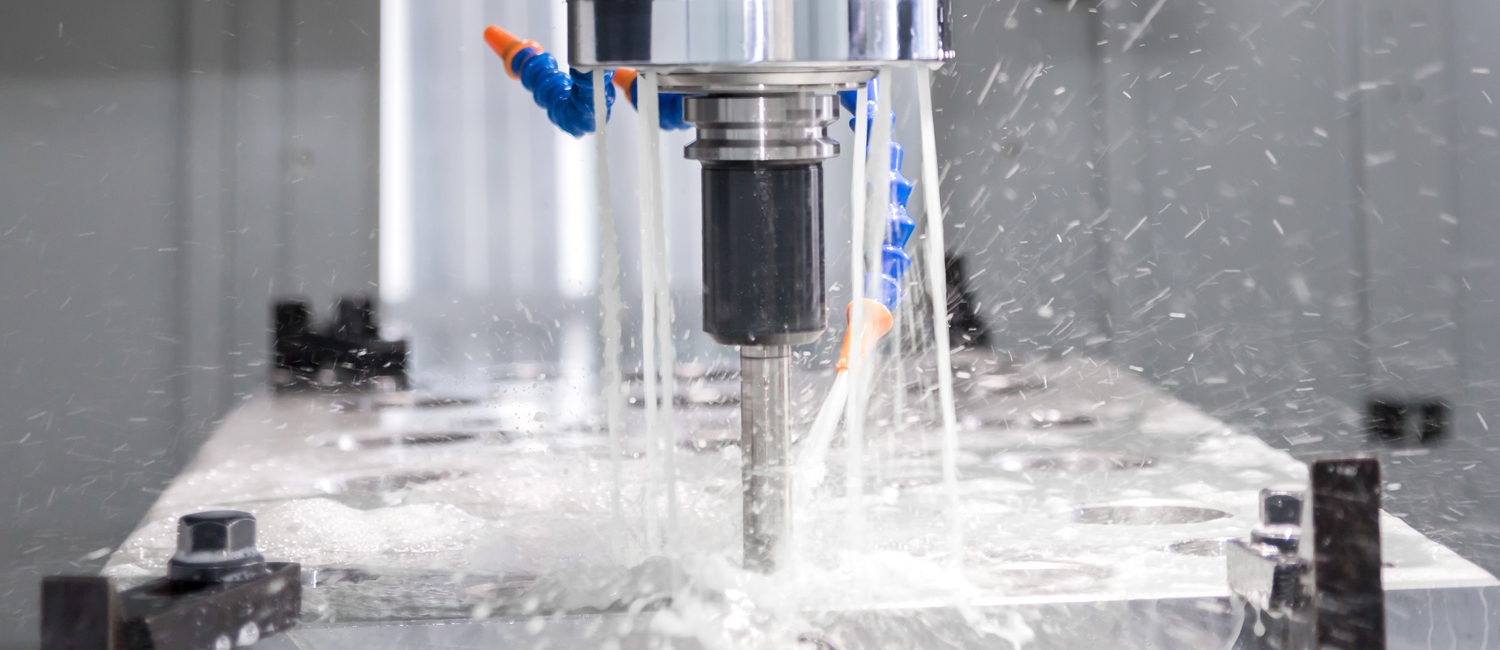

Источник изображения: Monstar Studio / www.shutterstock.com/ru

СОЖ подается непосредственно к месту, где происходит резание материала, что создает максимальное охлаждение и смазку, снижая при этом износ инструмента. Благодаря точной подаче, метод идеально подходит для обработки сложных деталей, где требуется высокая точность и чистота обработки.

Стоит отметить, что данный способ требует специализированных компонентов и оборудования, таких как патроны и маслоприемники, что может повысить стоимость и сложность настройки.

Подача СОЖ: критерии для выбора способа

Подача смазочно-охлаждающих жидкостей в процессе металлообработки является важным аспектом, влияющим на качество производства. Выбор оптимального метода зависит от нескольких факторов, которые следует учитывать при принятии решения.

Критерии выбора способа подачи:

• Тип обрабатываемого материала. Разные материалы имеют индивидуальные характеристики теплопроводности и твердости. В некоторых случаях необходима интенсивная подача СОЖ для эффективного охлаждения и смазки, чтобы предотвратить износ инструмента и деформацию деталей

• Сложность обрабатываемой детали. Заготовки сложной формы могут требовать специализированных методов подачи. Например, подача по каналам, находящимся в режущем инструменте, обеспечивает точную доставку СОЖ к месту резания

• Скорость и глубина резания. При высокой скорости и глубине резания обычно требуется усиленная подача СОЖ, чтобы предотвратить перегрев и повысить производительность

• Экономические аспекты. Методы подачи жидкости могут различаться по затратам на оборудование и расходу СОЖ. Экономическая эффективность также является одним из главных факторов при выборе метода

• Точность и качество обработки. Для операций, требующих точности и чистоты обработки, важно выбрать метод, который обеспечит необходимое качество готовой детали

Выбор метода подачи СОЖ – это комплексное решение, зависящее от множества факторов. Правильный подбор способствует оптимальной обработке материалов, продлевает срок службы оборудования и улучшает качество продукции, что является важным аспектом в современной металлообрабатывающей промышленности.
